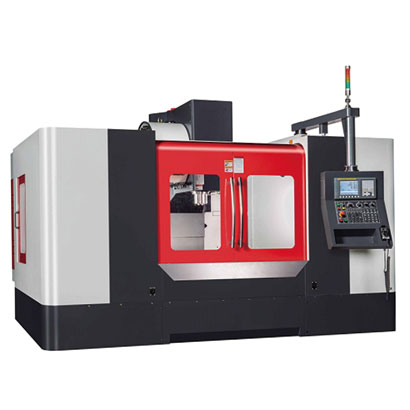

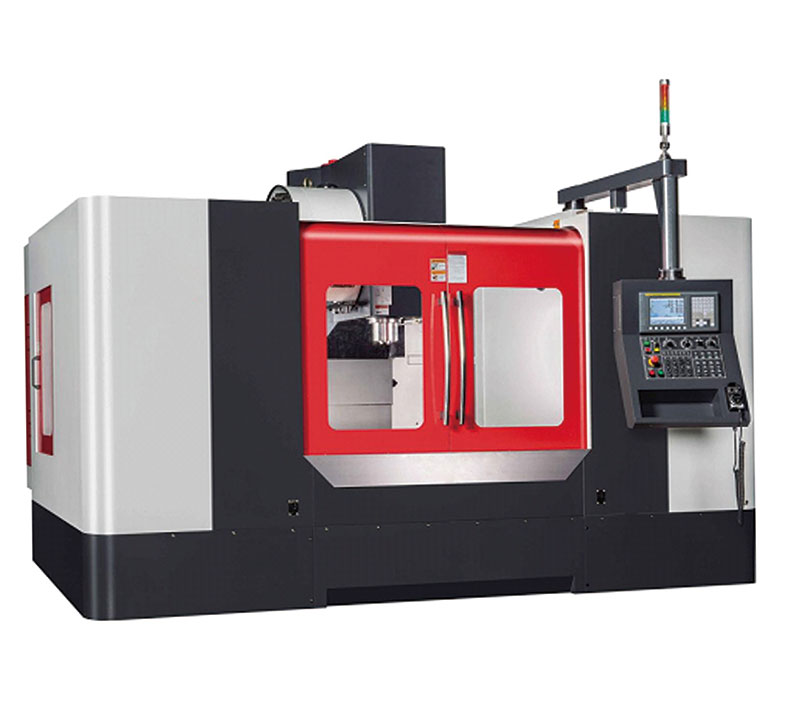

BV68-180重切削立式加工中心

BV68係列產品是用適合重力切削加工重零件的一款重切削型係列立式加工中心產品，此係列產品具有承載力大，剛性強、切削力強、穩定性等特點，機床配置豐富，應用廣泛。

產品參數
產品優勢
服務保障

技術參數：

項目		單位	BV68-125	BV68-150	BV68-180
工作範圍	X軸	mm	1250	1500	1800
	Y軸	mm	680
	Z軸	mm	850
	主軸端麵至工作台麵距離	mm	200-1050
	主軸中心至立柱導軌安裝麵距離	mm	845
工作台	工作台尺寸	mm	710×1520	710×1800	710×2200
	T型槽尺寸	mm	5-18×125
	工作台大承載能力	kg	2000
進給	快速移動速度（X/Y/Z）	mm/min	20/20/18
	切削進給速度（X/Y/Z）	mm/min	1-15000
主軸	主軸轉速	rpm	20-6000
	主軸錐孔		7:24 No.50
	主軸軸徑	mm	φ100
	主軸扭矩	Nm	143
	主軸功率	Kw	11/15
刀庫	刀庫形式		機械手
	刀庫容量	pcs	24
	換刀時間	sec.	3
	大刀具直徑	mm	125
	相鄰無刀大刀具直徑	mm	250
	大刀具長度	mm	350
	大單刀重量	kg	15
	刀庫承載能力	kg	200
動力源	滿載電流	A	110
	壓縮空氣工作壓力	mpa	0.55-0.6
	電源要求		380（1±10%） V 50HA
機床尺寸	機床外形尺寸	mm	3980×3970	4580×3970	5380×3970
	機床占地尺寸	mm	4831×4150	5431×4150	6231×4150
	機床高度	mm	3550
	機床淨重	kg	15000	15600	16000
控製係統			FANUC

BV係列產品是公司匯集多年製造經驗，貼合用戶要求，不斷提升和完善的一款立式加工中心產品。此係列產品加工範圍大，應用領域廣，其模塊化設計帶來配置的多樣化，，滿足客戶對機床精度、剛性、可靠性的加工要求。

結構特點：

高承載能力

機床的床身、立柱、主軸箱、滑板和工作台等支承件均采用樹脂砂鑄造，具有高強度的優質鑄件。床身寬大敦實。滑板加寬加長，承載能力強, 工作台承重能力2000kg.

主軸

台灣主軸，采用高品質軸承，其組件經嚴格動平衡消除了旋轉振動，質量穩定，維護方便，零件更換成本低。

人字形結構主柱

立柱結構采用人字形結構，立柱與床身結合剛度高，橫截麵寬大，充分保證了立柱的結構剛度和結合剛度。

四導軌支撐結構

Y軸有4根導軌可進一步減輕甚至消除滑板懸伸端的重力變形，承載能力及局部剛度相對大幅度提高，保證了機床運行的穩定性及綜合剛度。
可選配高速高扭矩主軸

機床可選配高速電主軸，主軸轉速高達24000r/min，也可選配兩檔變速齒輪傳動主軸箱，其轉動扭矩大，扭矩可達589Nm，可滿足不同加工對象的要求。主軸箱與Z軸導軌的結合既可為四個滑塊，又可為六個滑塊，為更高的局部剛度及重型切削儲備了基礎。

機械手換刀裝置（ATC）

機床可選配50# 或HSK63A短錐柄的凸輪機械手刀庫，刀庫容量為24把或32把刀，刀庫容量大，換刀動作迅速、準確、可靠、耐用，提高了加工效率。

主要配置：
1.樹脂砂鑄件.
2.三軸滾珠絲杆台灣上銀。
3.精密鎖緊螺母。
4.台灣產主軸（巨匠），日本NSK軸承，主軸帶輪及皮帶。
5.台灣產增壓缸（尚品）。
6.進口軸承（日本NSK）。
7.國產優質聯軸器。
8.X、Y、Z(下)不鏽鋼導軌防護。
9.進口電子潤滑泵（日本河穀）。
10.國產冷卻係統含水泵、水箱。
11.氣動元件（德國亞德客）。
12.主軸箱重錘配重。
13.可選配：自動螺旋排屑功能。
14.係統品牌可選：FANUC、廣數、西門子、凱恩帝、三菱。
15.圓盤式刀庫BT40-T24(台灣臻尚)。
16.帶主軸油冷功能，中心吹氣。
17 主要電器：SCHNETDER（施耐德）。
