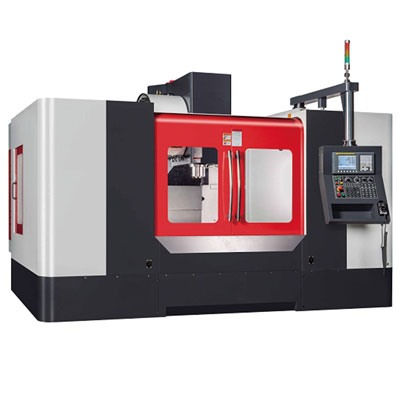

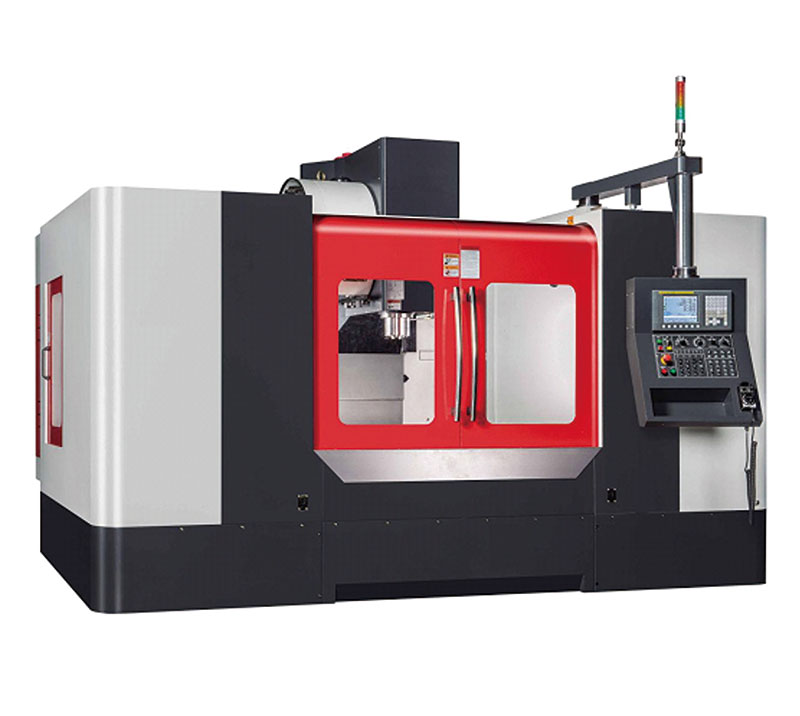

VMC1250立式加工中心

VMC係列產品是為滿足客戶高速重負荷切削要求而研製開發的一款中大型立式加工中心產品。此係列產品進給電機功率大，速度高，承載能力強，具有適應麵廣、自動化程度高的特點。本機可廣泛應用於各行業的機械加工。

產品參數
產品優勢
服務保障

技術參數：

項目		單位	VMC1250	VMC1500	VMC1700
工作範圍	X軸	mm	1270	1524	1700
	Y軸	mm	800
	Z軸	mm	850
	主軸端麵至工作台麵距離	mm	200-1050	180-1030	150-1000
	主軸中心至立柱導軌安裝麵距離	mm	918
工作台	工作台尺寸	mm	765×1524	800×1800	765×2000
	T型槽尺寸	mm	5-18×150
	工作台大承載能力	kg	2000
進給	快速移動速度（X/Y/Z）	mm/min	24000/24000/18000
進給	切削進給速度（X/Y/Z）	mm/min	3-15000
主軸	主軸轉速	rpm	60-6000
	主軸錐孔		7:24 No.50
	主軸軸徑	mm	φ110
	主軸扭矩	Nm	143
	主軸功率	Kw	11/15
刀庫	刀庫形式		機械手
	刀庫容量	pcs	24
	換刀時間	sec.	3
	大刀具直徑	mm	φ125
	相鄰無刀大刀具直徑	mm	φ250
	大刀具長度	mm	350
	大單刀重量	kg	15
	刀庫承載能力	kg	200
動力源	滿載電流	A	110
	壓縮空氣工作壓力	mpa	0.6
	電源要求		380（1±10%）V 50HZ
機床尺寸	機床外形尺寸	mm	4200×3157	4350×3157	5000×3157
	機床占地尺寸	mm	4948×3400	5382×3400	6032×3400
	機床高度	mm	3600
	機床淨重	kg	12500	13500	14600
控製係統			FANUC

VMC係列產品是為滿足客戶高速重負荷切削要求而研製開發的一款中大型立式加工中心產品。此係列產品進給電機功率大，速度高，承載能力強，具有適應麵廣、自動化程度高的特點。本機可廣泛應用於各行業機械加工。

結構特點：

床身

機床Y軸采用了三導軌支撐並大限度地加大了導軌跨距，三軌總跨距達1500mm；床身寬大，剛性好，保證了機

床運行的高穩定性。

主軸

配置台灣主軸。主軸采用六個高品質進口軸承，其組件經嚴格動平

衡消除了旋轉振動，穩定性。

高品質導軌

為保證機床兼顧高速進給與高剛性的特點，配置高品質進口品牌導軌，其寬度達達55mm，承載能力強，磨損小，

定位精度高。

大扭矩電機

采用大扭矩主軸電機，標配電機扭矩可達143Nm，滿足高強度高剛性切削的加工需求。

加工空間大

大限度在擴大機床的加工空間， Y向行程可達800mm， Z向行程可達850mm，以充分滿足中大型工件的加工需求。

人字形結構立柱

立柱結構采用人字形結構，橫截麵和結合麵寬大，充分保證了立柱的結構剛度和結合剛度。

整機重量大

床身鑄件采用優質樹脂砂鑄件，機床重量大，淨重達12500-14600kg，保持機床的高剛性和高穩定性。

主要配置：
1.樹脂砂鑄件.
2.三軸滾珠絲杆台灣上銀。
3.精密鎖緊螺母。
4.台灣產主軸（巨匠），日本NSK軸承，主軸帶輪及皮帶。
5.台灣產增壓缸（尚品）。
6.進口軸承（日本NSK）。
7.國產優質聯軸器。
8.X、Y、Z(下)不鏽鋼導軌防護。
9.進口電子潤滑泵（日本河穀）。
10.國產冷卻係統含水泵、水箱。
11.氣動元件（德國亞德客）。
12.主軸箱重錘配重。
13.可選配：自動螺旋排屑功能。
14.係統品牌可選：FANUC、廣數、西門子、凱恩帝、三菱。
15.圓盤式刀庫BT40-T24(台灣臻尚)。
16.帶主軸油冷功能，中心吹氣。
17 主要電器：SCHNETDER（施耐德）。
