斜床身車床

作業能力

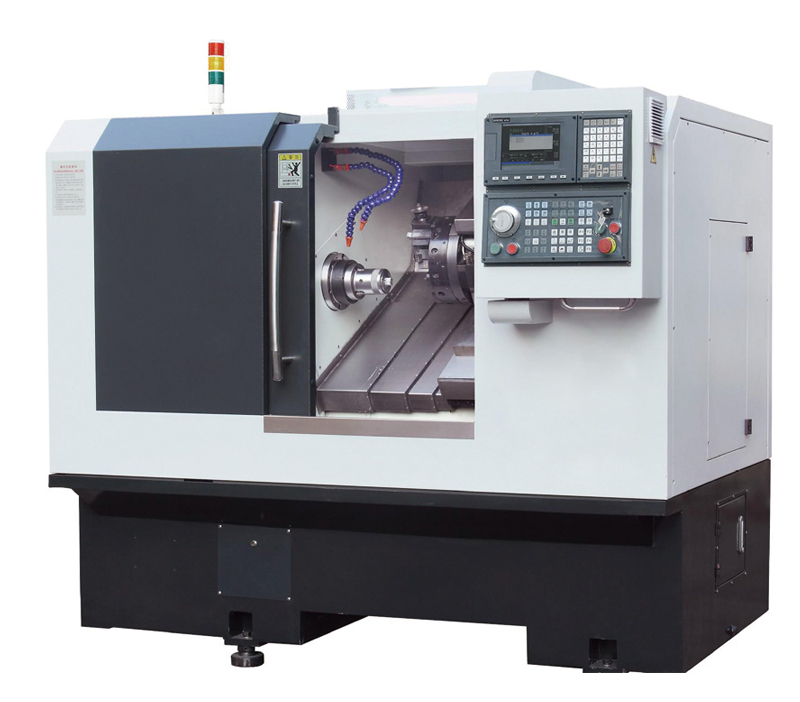

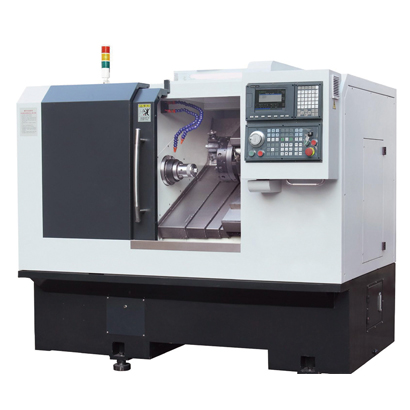

TCK420 斜床身數控車床

作業能力

標準卡盤規格

單位

8

 大旋徑

mm

420

床鞍旋徑

mm

200

主軸拉管內徑

mm

 50

機床精度

定位精度

mm

0.01

重複定位精度

mm

 0.003

移動量

X軸行程

mm

180

Z軸行程

mm

400

主軸

 高轉速

Rpm

3200

主軸變速級數

無級

主軸端

A2-6

主軸通孔直徑

mm

Φ62

主軸電機功率

Kw

5.5

刀塔

刀塔工位數

8工位

車刀刀體尺寸

mm

20X20

鏜刀杆直徑

mm

φ25

進給速度

快速經給速度

m/min

20

切削經給速度

mm/min

1~15000

動力源

總電源容量（連續）

kva

11

氣源壓力要求

mpa/l/min

0.5/100

切削水箱容量

L

90

機床尺寸

高度

mm

1600

長度

mm

2450

寬度

mm

1700

機床重量

Kg

3000

      備 注
