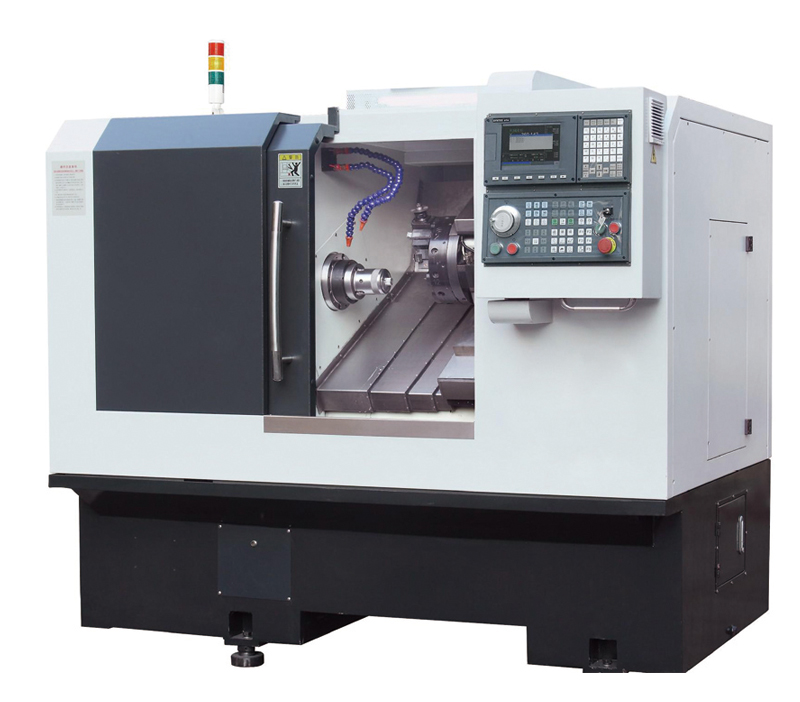

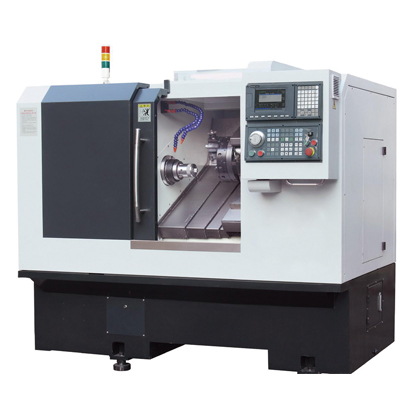

TCK52數控車床

這是一款高速度、高精度、高可靠性的斜床身數控車床，主軸為單元式結構，變頻電機通過多楔帶將運動傳給主軸，可以達到高的轉速，工件裝夾選用液壓卡盤，使得裝夾更為方便便捷，精度高，操作省力，主軸軸承結構采用前2後2共5個角接觸軸承，既高速又高剛。

產品參數
產品優勢
服務保障

斜床身車床	TCK520
作業能力	標準卡盤規格		10
	大旋徑	mm	520
	床鞍旋徑	mm	320
	大加工外徑	Mm	320
	大加工長度	Mm	500
	主軸拉管內徑	Mm	Φ56
機床精度	定位精度	mm	0.01
機床精度	重複定位精度	mm	±0.003
移動量	X軸行程	mm	220
移動量	Z軸行程	mm	500
主軸	主軸轉速	Rpm	2200
	主軸變速級數		無極
	主軸端部		A2-8
	主軸通孔直徑	mm	Φ80
	主軸電機功率	Kw	11
刀塔	刀塔工位數		8
	車刀刀體尺寸	mm	25X25
	鏜刀杆直徑	mm	Φ32/Φ25/Φ20
尾座（選項）	尾座行程	Mm	400
	尾座套筒錐孔		MT5
	尾座套筒行程	Mm	90
進給速度	快速進給速度	m/min	20
進給速度	切削進給速度	mm/min	1~15000
動力源	總電源容量（連續）	kva	14
動力源	氣源壓力要求	mpa/l/min	0.5/100
切削水箱容量		L	100
機床尺寸	高度	mm	1680
	長度	mm	1950
	寬度	mm	1650
機床重量		Kg	約4200

這是一款高速度、高精度、高可靠性的斜床身數控車床，主軸為單元式結構，變頻電機通過多楔帶將運動傳給主軸，可以達到高的轉速，工件裝夾選用液壓卡盤，使得裝夾更為方便便捷，精度高，操作省力，主軸軸承結構采用前2後2共5個角接觸軸承，既高速又高剛。機床采用30°滑鞍，線性導軌，剛性強，進給快、排泄容易。X、Z向絲杆都布置在托板中間托板受力均勻，運動平穩，速度快，8工位液壓刀塔，換刀快速平穩，精度高，可就近選刀，裝刀容量大；液壓尾座，操作輕鬆自如；全封閉保護，不滲油漏水，既環保又美觀。
