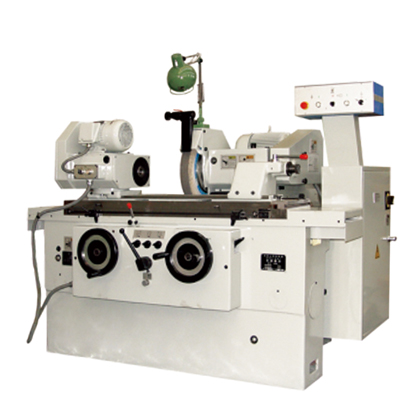

M1320E外圓磨床

機床液壓驅動采用螺杆泵，運行平穩，噪音低。

砂輪架采用套筒式整體瓦動壓軸承主軸係，回轉精度高，剛性好。

產品參數
產品優勢
服務保障

機床規格參數

規格		單位	M1320E MB1320E			M1332E MB1332E			M1420E MB1420E			M1432E MB1432E			MS1320E MBS1320E			MS1332E MBS1332E
規格		單位	×500	×750	×1000	×500	×750	×1000	×500	×750	×1000	×500	×750	×1000	×500	×750	×1000	×500	×750	×1000
中心高		mm	125			180			125			180			125			180
頂針距		mm	520	765	1050	520	765	1050	520	765	1050	520	765	1050	520	765	1050	520	765	1050
大工件回轉直徑		mm	240			350			240			350			240			350
大磨削長度		mm	500	750	1000	500	750	1000	500	750	1000	500	750	1000	500	750	1000	500	750	1000
外圓磨削範圍		mm	Φ5～Φ200			Φ5～Φ320			Φ5～Φ200			Φ5～Φ320			Φ5～Φ200			Φ5～Φ320
內圓磨削範圍		mm	-			-			Φ13～Φ80			Φ16～Φ125			-			-
內孔大磨削深度		mm	-			-			125			160			-			-
頂針間大工件重量		kg	50
砂輪	尺寸(外徑×寬×內徑)		400×(32～50)×203
砂輪	大線速度	m/sec	35												50
工作台回轉角度	順時針		9°	8°	3°	9°	8°	3°	9°	8°	3°	9°	8°	3°	9°	8°	3°	9°	8°	3°
工作台回轉角度	逆時針		9°	8°	7°	9°	8°	7°	9°	8°	7°	9°	8°	7°	9°	8°	7°	9°	8°	7°
主軸錐孔莫氏圓錐號	頭架		莫氏4# 莫氏4#
主軸錐孔莫氏圓錐號	尾架		莫氏4# 莫氏4#
機床電機總功率		Kw	6			6			6.6			6.6			6			6
機床淨重		kg	2500	3000	3500	2500	3000	3500	2500	3000	3500	2500	3000	3500	2500	3000	3500	2500	3000	3500
機床毛重		kg	3100	3600	4100	3100	3600	4100	3100	3600	4100	3100	3600	4100	3100	3600	4100	3100	3600	4100
機床外包裝箱尺寸	長	mm	2800	2900	3800	2800	2900	3800	2800	2900	3800	2800	2900	3800	2800	2900	3800	2800	2900	3800
	寬	mm	2200
	高	mm	2200

工作精度

序號	檢驗性質	試件簡圖及切削條件		檢驗項目	M1320E MS1320E MB1320E MBS1320E			M1332E MS1332E MB1332E MBS1332E			M1420E MB1420E			M1432E MB1432E
					×500	×750	×1000	×500	×700	×1000	×500	×750	×1000	×500	×750	×1000
M1	磨削頂針間試件的精度		L=350 d=35	圓度 優於國標	0.0015	0.0015	-	0.0015	0.0015	-	0.0015	0.0015	-	0.0015	0.0015	-
			L=750 d=75		-	-	0.0025	-	-	0.0025	-	-	0.0025	-	-	0.0025
			L=350 d=35	縱截麵內直徑一致性	0.005	0.005	-	0.005	0.005	-	0.005	0.005	-	0.005	0.005	-
			L=750 d=75		-	-	0.008	-	-	0.008	-	-	0.008	-	-	0.008
			粗糙度(μm)		Ra≤0.32
M2	卡盤上磨削短試件的精度		L=30 d=60	圓度 優於國標	-			-			0.0025			0.0025
			粗糙度(μm)		-			-			Ra≤0.32			Ra≤0.32
M3	卡盤上磨削內孔試件的精度		L=50 d=30	圓度	-			-			0.0025			0.0025
				縱截麵內直徑一致性(mm)	-			-			0.005			-
			L=100 d=60
					-			-			-			0.01
			粗糙度(μm)		-			-			Ra≤0.63
M5	切入式磨削試件外圓的精度		L=30 d=25	磨削一批零件的直徑一致性	定程磨削0.02/20件自動量儀0.01/20件
			L=30 d=40

主要附件表

序號	名稱	代號	備注
1	平衡心軸	B-JT067	-
2	砂輪平衡架	B-JT066	-
3	三爪卡盤	JT030B	隻在萬能型機床上提供Φ130
4	內圓磨具	JT055	隻在萬能型機床上提供
5	砂輪法蘭盤	MOT.8B	-
6	冷卻水箱	22LT005A	可選配磁性分離器
7	座式砂輪修整器	JT040	-

特殊附件表

序號	名稱	代號	備注
1	閉口中心架	JT023	Φ10-Φ75
2	開口中心架	JT024	Φ5-Φ50
3	四爪卡盤	JT069	Φ160
4	自動測量儀	-	適用於半自動機床

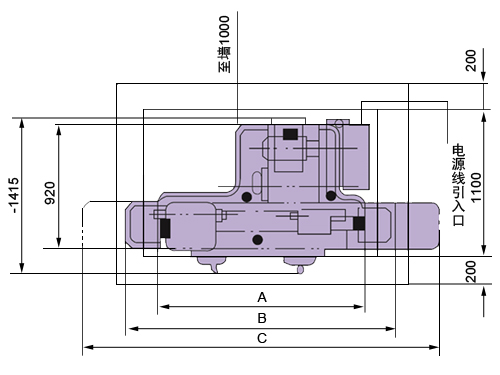

平麵布局圖

M1320E M1332E M1420E M1432E MS1320E

MS1332E MB1320E MB1332E MB1420E MB1432E

MBS1320E MBS1332E

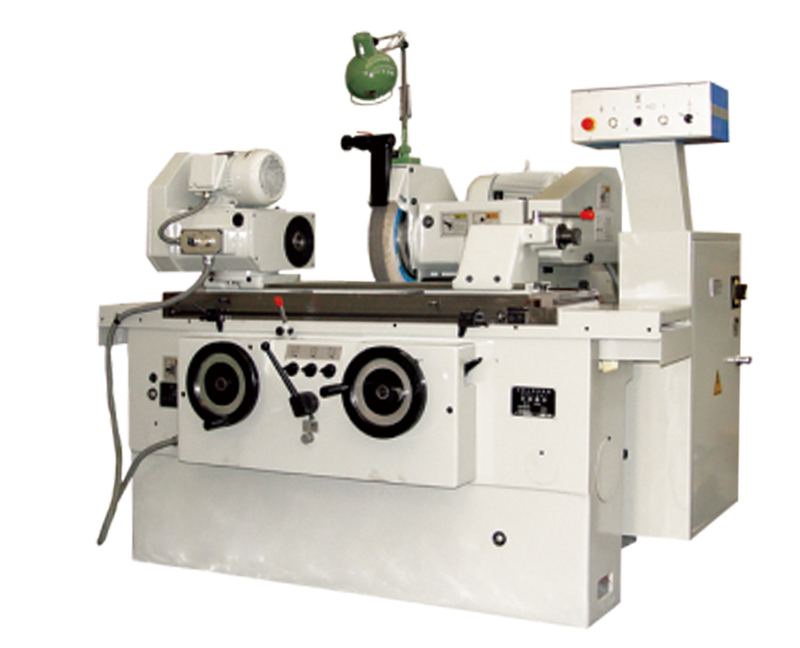

普通外圓磨床

機床性能結構特點：

機床液壓驅動采用螺杆泵，運行平穩，噪音低。

砂輪架采用套筒式整體瓦動壓軸承主軸係，回轉精度高，剛性好。

進給導軌使用貼塑導軌，提高了慢速運行平穩性及抗振性。

機床加工精度高，整體布局合理，造型美觀，操作手柄集中、形象、操作簡便、安全。

MB 型(半自動型)可用定程或自動測量儀控製進行半自動切入磨或縱磨，用來加工小批量或成批零件。

MB 型(半自動型)各種磨削功能和加工循環中的動作順序均（jun1）由工業可編程控製器(PLC)進行控製。
